MM5 塑料外壳式断路器-穆勒电器（集团）有限公司

配电物联低压智能开关（以下简称断路器）是本公司结合现有国内外电力物联网、数字电网建设需求而研制的综保单元可插拔新一代断路器。该产品不仅具有外形体积小，分断能力高，飞弧距离短，抗振动性强，性能稳定可靠等各项优点，还具备了支撑电表的失准分析、故障的快速定位，通讯形式多样化以及便捷的运维等功能。是电力物联网，数字电网建设中不可或缺的保护型元件和各种电力数据的传感装置。其额定绝缘电压可达1150V，适用交流50/60Hz，额定工作电压至400V（690V)，额定电流至630A的电路中，用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的损坏。同时也能作为电动机的不频繁起动及过载、短路、欠电压保护。

产品符合标准：IEC60947-2、GB/T14048.2。

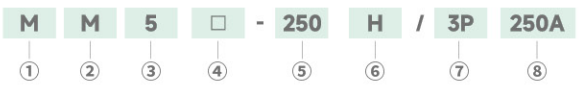

型号含义

代号	项目	代号	项目
①	企业代号：上海穆勒	⑤	壳架等级额定电流：250、400、630
②	产品代号：塑料外壳式断路器	⑥	分断能力：N、S、H
③	设计代号：5	⑦	极数：3P、4P
④	无：热磁式、i：电子式、Y：液晶、J：计量	⑧	额定电流

主要技术参数

规格型号		MM5□-125	MM5□-250	MM5□-400	MM5□-630
极数		3P、4P
额定电流In		0.4～1.0In可调（步距1A）
额定工作电压Ue(V)		AC400V
额定频率		50/60Hz
额定绝缘电压Ui(V)		1000
额定冲击耐受电压Uimp(kV)		8		12
脱扣器类型		电子式/热磁式
使用类别		B
极限短路分断能力Icu(kA)	N	35		50
	S	50		65
	H	65		80
极限短路分断能力Ics(kA)	N	25		35
	S	35		50
	H	50		65
短时耐受电流Icw(kA/1s)		5		10

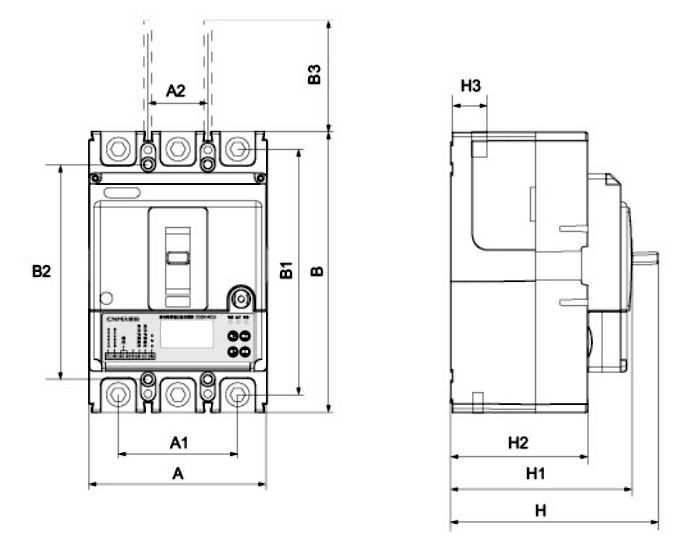

外形及安装尺寸

型号	外形尺寸											接线螺钉
MM5□	A	A1	B	B1	B3	H	H1	H2	H3	A2	B2
125/250	105	70	175	145	65	128	110.5	84.5	26.5	35	136	M8
400/630	141	87	260	227.5	65	154.5	122.5	96.5	33	43.5	197	M10
