产品概述
本公司推出的（双断点）塑壳断路器产品，是面向低压配电物联网发展需求的新产品，该系列产品具有我公司多项自主创新技术，具有如下主要特点：
全面保护：具备完全选择性三段电流保护、四段电流保护、可靠分断故障电流；
高可靠性：模块化设计：每极触头之间互不干扰，脱扣单元模块化可完美互换。
卓越的限流特性：极大程度地限制短路电流，从而减小了短路电流对系统的破坏，大短路电流分断时，斥力触头先于脱扣装置动作，快速切断。
型号含义
| 代号 | 项目 | 代号 | 项目 |
| ① | 企业代号：上海穆勒 | ⑤ | 额定电流：100、160、250、400、630 |
| ② | 产品代号：塑料外壳式断路器 | ⑥ | 分断能力：M、H、R |
| ③ | 设计代号：8 | ⑦ | 极数：3P、4P |
| ④ | 无：电磁式、i：电子式 |
主要技术参数
| 规格型号 | MM8□-100 | MM8□-160 | MM8□-250 | MM8□-400 | MM8□-630 | ||||||||||
| 额定电流In（A） | 40～100A | 63～160A | 100～250A | 160～400A | 250～630A | ||||||||||
| 极数 | 3/4 | ||||||||||||||
| 额定绝缘电压Ui(V） | 1140 | ||||||||||||||
| 额定冲击耐受电压Uimp(kV) | 8 | 8 | 8 | 12 | 12 | ||||||||||
| 额定工作电压Ue(V) | AC400 | ||||||||||||||
| 额定工作频率（Hz) | 50 | ||||||||||||||
| 飞弧距离（mm） | 0 | ||||||||||||||
| 短路分断能力级别 | M型 | H型 | R型 | M型 | H型 | R型 | M型 | H型 | R型 | M型 | H型 | R型 | M型 | H型 | R型 |
| 额定极限短路分断能力Icu(kA) | 35 | 50 | 70 | 35 | 50 | 70 | 35 | 50 | 70 | 50 | 75 | 100 | 50 | 75 | 100 |
| 额定运行短路分断能力Ics(kA) | 35 | 50 | 70 | 35 | 50 | 70 | 35 | 50 | 70 | 50 | 75 | 100 | 50 | 75 | 100 |
| 使用类别 | B类 | ||||||||||||||
| 额定短时耐受电流Icw(kA) | 10kA/1s | 10kA/1s | 10kA/1s | 15kA/1s | 15kA/1s | ||||||||||
| 机械寿命（次） | 30000 | 30000 | 30000 | 20000 | 20000 | ||||||||||
| 电气寿命（次） | 15000 | 15000 | 15000 | 10000 | 10000 | ||||||||||

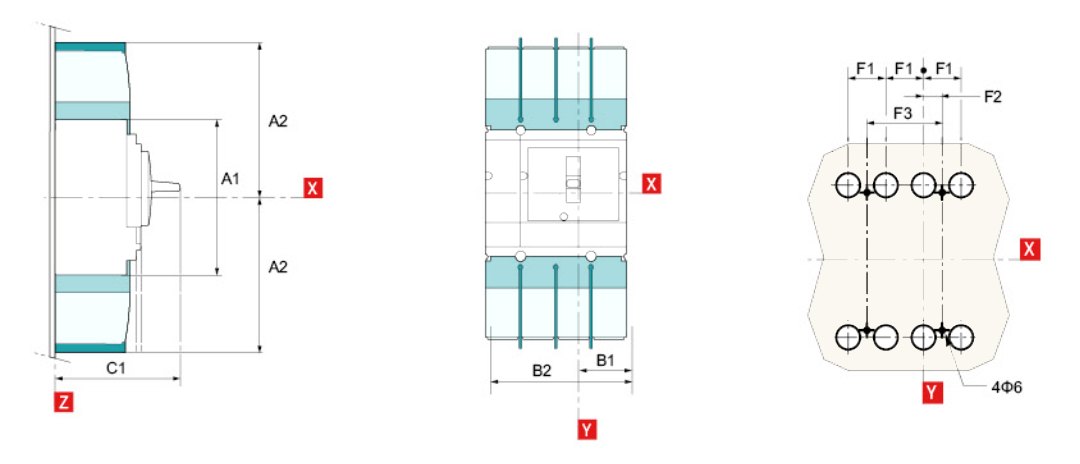

外形及安装尺寸
| 型号 | 外形尺寸 | |||||||
| MM8□ | A1 | A2 | B1 | B2 | C1 | F1 | F2 | F3 |
| 100/160/250 | 161 | 178.5 | 52.5 | 140 | 126 | 35 | 17.5 | 70 |
| 400/630 | 225 | 237 | 70 | 185 | 168 | 45 | 22.5 | 90 |
